隨著計算機技術、網絡通訊技術以及電力系統保護及自控技術的發展，變電站的自動化運行水平不斷提高，大大減少了人為操作事故，使變電站的無人值守逐步變成了現實。目前已實現了將生產現場的設備運行數據、狀態傳送到遠方的調度中心，同時調度中心也可對遠程的現場設備進行控制和調節，這就是常稱的“遙測、遙信、遙控和遙調”。

“變電站綜合監控系統HE-PMS1000”是霍夫特公司運用計算機技術、網絡通信技術、無線傳輸技術自主開發的安全生產自動在線監控系統。該系統主要實時監測變電站的運行環境，各種設備的運行狀態及影響變電站安全運行的因素如：環境溫度、設備異常、火災、水災、過熱、電纜溫度、高壓開關節點溫度等實現在線遠程監控，綜合門禁和視頻監控，真正實現變電站的綜合管理，為變電站的“安全生產”提供可靠的保障。變電站安裝了該系統后，從根本解決了變電站設備安全運行如何實現“可控、在控”的問題，有效實現：將正常的每天一次的巡視變?yōu)? 24 小時實時監控;將運行人員的現場目測巡視檢測變?yōu)樽詣踊O(jiān)視;將分散的巡視檢測變?yōu)榧斜O(jiān)控為變電站的“安全生產”提供可靠的保障，使電力系統的真正無人值守成為現實。

功能介紹

◆讀取變電站高壓系統圖

◆顯示高壓斷路器工作狀態、手車位置、接地刀狀態以及保護參數

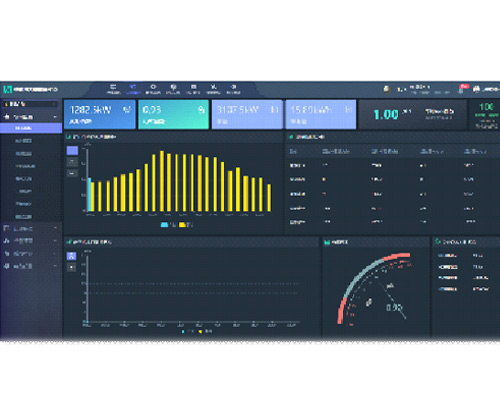

◆顯示高壓電參量的直接、平均及峰值曲線和變化趨勢圖

◆過濾、篩選和打印高壓系統各種統計報表

◆過濾、篩選和打印高壓系統故障狀態和事故報表

◆讀取變電站低壓系統圖

◆顯示開關設備的狀態以及保護參數

◆顯示低壓電參量的直接、平均及峰值曲線和變化趨勢圖

◆過濾、篩選和打印低壓系統各種統計報表

◆過濾、篩選和打印低壓系統故障狀態和事故報表

◆顯示電動機的工作電參量

◆顯示和設置電動機的保護參數

◆顯示、分析和提示電動機的絕緣程度、接地狀態以及熱保護參數

◆顯示設置電動機起動方式和工作方式

◆記錄和打印電動機工作曲線

◆記錄、分析和提示交流接觸器更換預期

◆顯示電力變壓器的溫度參數和工作狀態

◆系統數據庫保存10年以上的全部運行和事故記錄

◆提供系統內高壓與低壓各回路控制原理圖及主要元器件表

◆提供系統內高低壓各回路的技術參數

◆提供系統軟件系統操作說明書及技術文檔

◆各類故障與事故語音報警，同時打印記錄

◆故障分析和預測功能

◆讀取各種電參數:I, U, P, Q, S, PF, F, kwh, kvar等等

◆讀取和設置高低壓開關設備的保護參數

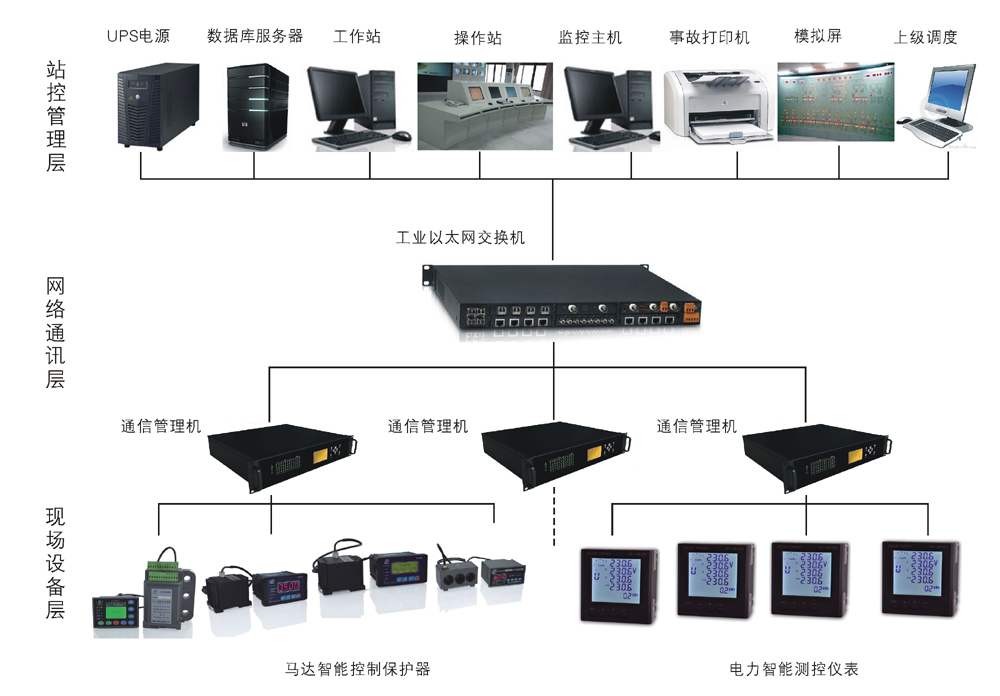

★現場測控層

所有的現場測控層設備相對獨立，按一次設備對應分布式配置，完成保護、控制、監測和通訊等功能，同時具有動態實時顯示開關設備工作狀態、運行參數、故障信息?，F場測控層設備與開關柜融為一體，構成智能化開關柜，經RS485通訊接口接人現場總線。除上述設備之外，系統還具備與模擬屏、直流屏系統、柴油發電機和變壓器溫控儀等第三方設備的通訊接口。

★網絡通訊層

網絡通訊層是現場測控層設備與系統管理層設備實現數據交換的通訊設備和通訊線路的總稱，包括以太網網關、以太網交換機、光纖收發器、光交換機以及路由用的光纜、通訊電纜等，根據每個項目的實際情況，設計相應的網絡結構，配置相應的通訊設備。對于單個變配電的系統，采用現場總線和以太網的網絡組織形式。對于多個變配電室的系統，采用光纖通訊網絡與現場總線、以太網相結合的網絡組織形式，其中站站之間采用光纖星型網絡或光纖冗余環型網絡，站內采用現場總線和以太網的網絡。

★系統管理層

由電力監控軟件、監控主機、打印機、UPS電源、模擬屏等組成，監控主機采用高性能的計算機，結合電力監控軟件實現電力系統的全部監控和管理功能，。通過以太網可以實現電力監控系統與DCS系統、樓宇監控系統、消防系統、能源管理系統和供電局調度系統等通訊，實現數據上傳。
