電弧光的產生

引起開關柜弧光短路故障的原因很多，一般分為以下五類

1)絕緣故障 主要是柜中絕緣材料爬距不足，未滿足加強絕緣要求，在臟污環境，天氣潮濕下發生絕緣故障。另外，由于絕緣材料材質缺陷，運行年限較長的開關柜，在強電磁場作用下絕緣老化，也可能造成絕緣損壞而導致故障。

2)載流回路不良 由于一些接頭截面不夠，緊固螺栓松動，手車柜觸頭接觸不良，在大電流流過時引起發熱，冒火進而引起相間，相對地?fù)舸┑鹊取?/p>

3)外來物體的進入 如小動物(老鼠等)進入開關柜內部，或維修人員在工作完成后將工具遺留在開關柜內。

4)認為操作錯誤 如走錯間隔，誤操作，未對工作區域進行接地，未對工作區域進行驗電等。

5)系統方面的原因 如系統容量增大，接地方式改變，電纜應用增多，保護及自控裝置配置不當，系統諧振過電壓等。

電弧光危害

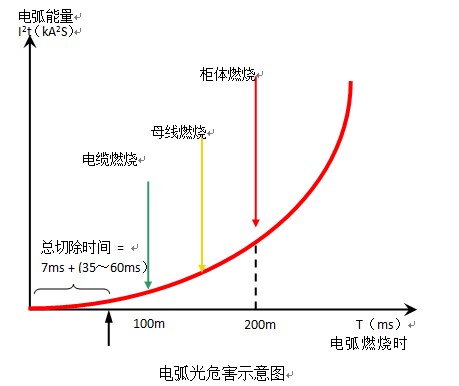

開關柜內的發生短路弧光的功率可高達100MW，電弧燃燒所產生的能量與電弧的燃燒時間及短路電流變化值呈指數倍增長(如下圖所示)，燃燒產生的高溫、高壓將會逐步摧毀元器件、銅排以及成列的開關柜，高明亮的弧光和有毒氣體對人體也有巨大的傷害。

產品特點

1. 使用新型高速的32位CPU硬件平臺，內嵌實時多任務操作系統;

2. 全數字化設計，無撥碼開關、旋鈕等機械器件，精度高;

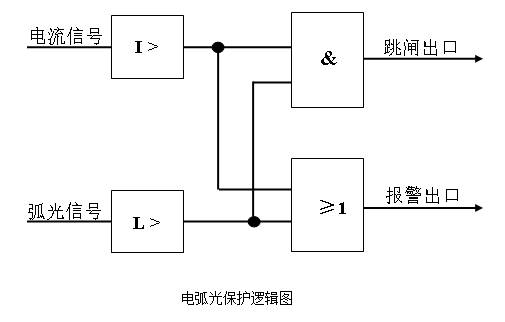

3. 采用弧光和電流雙重判據，消除誤判;

4. 快速跳閘出口，優于7ms，可保證在100ms內切除故障弧光;

5. 滿足所有電磁兼容(EMC)標準;

6. 全漢字顯示，界面友好、操作簡單;

7. 采用工業總線技術，方便現場組網;

8. 支持Modbus@RTU、Modbus-TCP等多種通訊規約;

9. 采用無源弧光傳感器，光纖連接，電氣隔離性能好;

10. 裝置內置斷路器失靈、接地、過流等輔助保護;

11. 全金屬外殼設計，可以有效屏蔽外界電磁干擾;

12. 符合中國繼電保護設計標準要求;

13. 詳細全面的事故記錄功能，可以記錄新的100條跳閘記錄

技術性能指標

1使用環境

1.1工作環境

溫度：-40℃~+85℃;

環境溫度最大變化： 1℃/min;

濕度：5%-100%;

最大濕度：35g/m3

大氣壓力：70~100kPa;

1.2機械性能

機箱防護能力：防護等級不低于GB/T4208規定的IP64級別要求;

工業級產品：溫度范圍(-40℃~+85℃;)，防磁、防震、防雷、防潮、防塵、防腐蝕;

壁掛式或柜式安裝，擴展方便，

2電氣技術參數

2.1額定數據

工作電壓：AC220V,±20%;

頻率 ： 50Hz ±10%;

2.2功率消耗

交流電流：< 0.5VA/相;

整機功率：≤10W;

2.3過載能力

交流電流： 2倍過載，連續工作;

10倍電流，5秒;

20倍電流，1秒;

3主要技術指標

3.1交流采樣

電流輸入標稱值：5A/1A;

交流電壓電流采樣精度：0.5s/1.0s;

在標稱輸入值時，每一回路的功耗小于0.25VA;

在標稱值內，線性誤差不超過±5%;

3.2弧光采樣

弧光采樣強度范圍：0~999.9Klux;

弧光采樣精度： 0.1Klux;

弧光采樣通道數：主控單元：16路;

采集單元：16路;(擴展方式連接最多120路)

3.3遙控輸出

輸出方式：繼電器常開接點;

接點容量：250VAC,5A;30VDC,5A;

輸入回路采用光電隔離;

接口電平0~24V;

3.4電源

交流85~265V寬輸入范圍;

整機功率≤10W;

3.5可靠性

設備的快速瞬變干擾試驗、高頻干擾試驗、浪涌試驗、靜電放電干擾試驗、輻射電磁場干擾試驗均滿足GB/T14598標準中試驗等級要求;

平均無故障運行時間不小于50000小時;

4電磁兼容

4.1 靜電放電

靜電放電試驗符合IEC60255-22-2的規定。

接觸放電;

嚴酷等級：3級;

試驗電壓：8kV。

4.2 高頻電磁場

射頻電磁場試驗符合IEC60255-22-3的規定。

終端在正常工作狀態;

頻率范圍：80MHz～1000MHz;

嚴酷等級：3級;

試驗場強：10V/m。

4.3 電快速瞬變脈沖群

電快速瞬變脈沖群干擾試驗符合IEC60255-22-4的規定。

(1)終端在正常工作狀態下，實驗電壓施加于終端的電源電壓端口與地之間：

嚴酷等級：A級;

試驗電壓：4K/2.5kHz。

4.4 浪涌

浪涌試驗符合IEC60255-22-5的規定。

嚴酷等級：3級;

試驗電壓：2kV(電源電壓兩端口之間);4kV(電源電壓各端口與地之間);

脈沖重復率：1次/分鐘

4.5 阻尼振蕩波

阻尼振蕩波試驗符合IEC1OOO-4-12的規定。

電壓上升時間(第一峰)：75ns±20%;

振蕩頻率：100KHz和1MHz±10%;

電壓峰值：共模方式2.5kV，差模方式1.25kV。

4.6 交流電磁場

正常工作狀態下，終端置于與系統電源電壓相同頻率的隨時間正弦變化的、

強度為0.5mT(400A/m)的均勻磁場的線圈中心，工作正常。

產品選型表
