發布日期：2023-11-27
產品簡介
當供電線路出現電壓暫降或電壓浪涌時，會給用電企業造成嚴重的供電安全隱患，嚴重時會造成財產和安全損失。通過使用電壓暫降治理裝置(Dynamic Voltage Regulator)可以降低安全隱患甚至是避免相關損失。
霍夫特HE-DVR系列電壓暫降治理裝置是一種先進的電力電子設備。該設備應用了先進的電力電子半導體技術和控制技術，通過兩種技術的結合來保障用戶的用電安全。HE-DVR通過使用國際的DSP/FPGA/CPLD等控制芯片實時監測供電電壓質量，當監測到電壓出現瞬降后，HE-DVR能夠瞬間將后端設備的供電轉換到由逆變器供電，從而確保后端的敏感設備供電不受影響。HE-DVR的控制和關斷由軟件控制，其典型轉換時間能夠被控制在1毫秒以內，保證設備供電不間斷。用戶可根據自身要求選擇超級電容或鋰電池作為后備供電能源，后備供電的時間由超級電容或電池容量決定。
產品型號
例如：HE-DVR-0.4-4C-300KVA
HE：公司代碼
DVR：Dynamic Voltage Regulator縮寫
0.4:400V系統電壓
4C：三相四線，機柜式
300KVA：300KVA輸出容量
關于電壓暫降
電壓暫降的定義：
電壓暫降是指供電電壓有效值在短時間內突然下降又回升恢復的現象。國際電氣與電子工程師協會(IEEE)把這一現象稱為電壓凹陷(voltage sag)，國際電工委員會(IEC)標準中將這一現象稱為電壓驟降(voltage dip)。電壓暫降的時間一般為10ms~1min。
電壓暫降的危害：
電壓暫降會引起正在運行的生產設備意外停機，導致產品質量下降、生產停頓。嚴重情況下會造成機械設備損毀和電氣設備燒毀，甚至導致人身安全事故。
電壓暫降形成的原因:
負荷側：供電線路在短時間內出現了遠大于正常電流的狀況，在線路上產生了大的電壓損失，導致出現了遠低于正常值的電壓。例如大型負載的突加。
電網側：極端氣候條件(大風、雷電等)、電力公司的設備故障、施工或交通事故導致?；蛘呤请娋W(wǎng)側的繼電保護以及切換動作導致。
HE-DVR工作原理

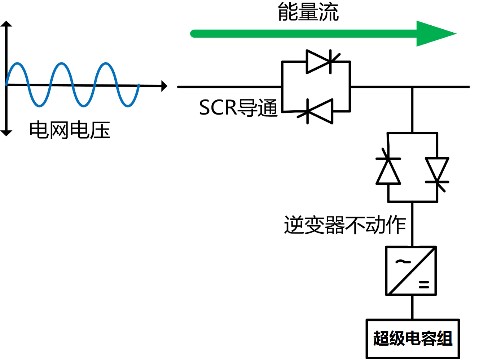

HE-DVR并聯在系統電網中，當電網電壓正常時，供電SCR導通，電網可以直接給設備供電，雙向變換器處于待機狀態，并實時監測電網中電壓的波動情況。

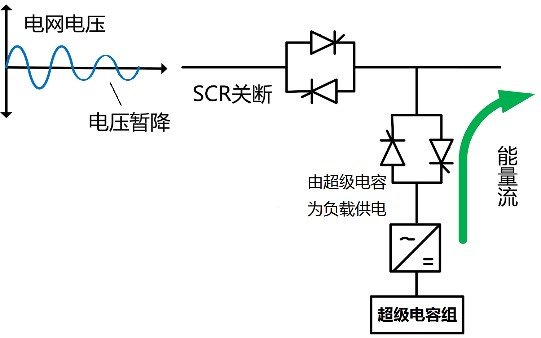

當HE-DVR檢測到電壓異常波動的瞬間，將后端的設備轉換到由超級電容或其他儲能元件提供能量，保證用電設備的正常運行不受影響。

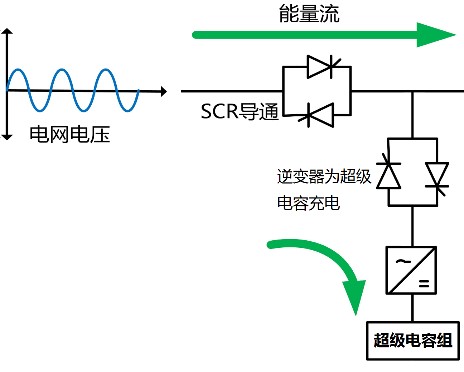

當電網電壓恢復正常，HE-DVR判斷供電質量滿足要求后，將后端設備轉換到由電網繼續供電，同時通過雙向變換器給后備儲能器件充電。
HE-DVR技術參數表
50～150KVA | 200～350KVA | 400～450KVA | 500KVA及以上 | |
系統參數 | ||||
額定電壓 | 208V、220V、380V、400V、415V、460V、480V | |||
額定容量 | 50KVA、75KVA、100KVA、150KVA | 200KVA、250KVA、300KVA、350KVA | 400KVA、450KVA | 500KVA及以上容量 |
額定頻率 | 50Hz/60Hz，±5Hz | |||
電壓范圍 | -40%～+20%（可設置） | |||
直流工作電壓 | 180-750Vdc（最低電壓可根據客戶情況進行調節） | |||
可并聯臺數 | 8 | |||
整機效率 | ≥99% | |||
接線方式 | 三相三線；三相四線 | |||
進線方式 | 上下進線 | |||
出風方式 | 下進風，上出風 | |||
性能指標 | ||||
全響應時間 | ＜1ms | |||
電壓精度 | 1% | |||
暫降補償能力 | 100%，補償時間3S，更長補償時間可根據客戶需求通過增加超級電容的方式實現 | |||
過載能力 | 過載125%，可最少持續10分鐘；過載150%，可最少持續1分鐘 | |||
冷卻模式 | 風冷 | |||
噪聲 | ＜68dB | |||
固定方式 | 機柜 | |||
尺寸 | 600*1000*2000 | 功率柜: | 功率柜: | 500KVA以上容量尺寸根據具體容量而調整 |
環境參數 | ||||
海拔 | ≤2000m，2000m～4000m ? ?降額 | |||
運行溫度 | -10℃~40℃ | |||
相對濕度 | 5%RH—95%RH, 無冷凝 | |||
注：其它規格可根據設計要求定制，產品尺寸以實際訂單為準
