發布日期：2023-11-27
霍夫特HE-SVG系列靜止無功發生器(SVG)的基本原理是將三相橋式逆變電路直接并聯在電網上 ，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流，就可以使該電路發出滿足要求的無功電流，以滿足系統無功補償?shù)哪康摹?shí)時跟蹤系統無功功率變化，線性補償，確保系統功率因數時刻保持在0.99，容性感?性雙向的無功補償范圍，根據系統無功變化，實時調節，確保系統不會出現過補欠補問題;主動式補償輸出，避免傳統無功補償設備常見的諧振、諧波放大、低電壓補償效率低等問題。采用模塊化設計，擴容維護簡單，接線方便，靈活配置，安裝便捷，支持壁掛式、機架式安裝，可適應不同條件的現場需求。
運行模式 | 波形 | 說明 |

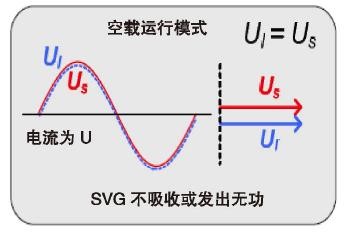

空載 | ? | 如果UI=US,SVG |

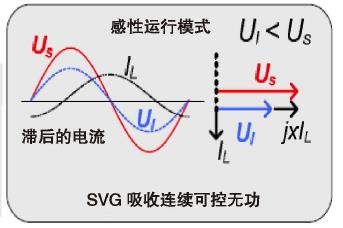

感性 | ? | 如果UI |

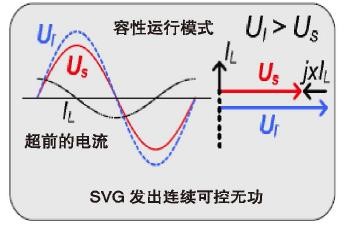

容性 | ? | 如果UI>US,SVG |
特點：
響應速度快：
HE-SVG系列的快速響應時間小于50us，全響應時間小于2ms。 當負載無功快速波動時，能夠可完全跟隨負載無功的快速劇烈變化速度，實現實時補償效果。
補償效果好：
傳統電容補償技術由于其分組階梯投切的特性，容易發生過補償或欠補償?shù)那闆r。HE-SVG系列采用歐洲柔性技術，平滑輸出無功電流，能夠準確檢測負載的無功變化，并發出與系統無功大小相等相位相反的無功電流，最終實現PF 0.99精確補償效果。
補償范圍寬：
HE-SVG系列可實現-1~1雙向容感性補償，因此不僅適用需要補償補償純感性無功場所、同樣可以滿足容感性雙向無功補償行業的應用需求。
補償容量穩定：
HE-SVG系列為有源型補償裝置，設備自身設置能量存儲模塊，因此不受系統電壓跌落的影響，可保持輸出電流的穩定。
技術參數
項目 | 400V | |||
HE-SVG-50K-400V-4L | HE-SVG-100K-400V-4L | HE-SVG-150K-400V-4L | ||
系統參數 | 額定輸入線電壓 | 400V（690V可以定制） | ||
輸入相電壓范圍 | -40% ~ +20% | |||
電網頻率 | 50Hz/60Hz(范圍：45Hz~63Hz) | |||
可并聯臺數 | 不限 | |||
整機效率 | 98% | |||
網絡結構 | 三相三線/三相四線 | |||
電路拓?fù)?/p> | 三電平 | |||
性能指標 | 單模塊補償容量 | 50kvar | 100kvar | 150kvar |
響應時間 | ＜2ms | |||
補償范圍 | 容性感性連續可調 | |||
冷卻模式 | 智能風冷，220L/sec | 智能風冷，405L/sec | ||
噪聲指標/單模塊 | ＜65dB | |||
通訊監控能力 | 通訊接口 | RS485，CAN，網口 | ||
通訊協議 | Modbus協議，電總協議 | |||
報警 | 有 | |||
外觀特性 | 固定方式 | 機架式安裝或壁掛式安裝 | ||
尺寸（寬*深*高，mm） | 機架式：400*570*150 | 機架式：500*590*200 | ||
模塊凈重 | 35kg | 48kg | ||
顏色 | 科技灰色 | |||
環境要求 | 海拔高度 | ≤2000m，2000~4000m之間，根據國標GB/T3859.2，每增加100m，功率降低1% | ||
運行溫度 | -40℃~70℃ | |||
相對濕度 | 5%~95%，無凝露 | |||
防護等級 | IP20，其余IP等級可定制 | |||
產品選型表
HE-SVG三相三線制選型
常用型號 | 補償容量（Kvar） | 系統電壓（V） | 類型 | 冷卻方式 |
HE-SVG-50K-400V-3L | 50 | 400 | 機架式/壁掛式 | 強制風冷 |
HE-SVG-100K-400V-3L | 100 | 400 | 機架式/壁掛式 | 強制風冷 |
HE-SVG-150K-400V-3L | 150 | 400 | 機架式/壁掛式 | 強制風冷 |
HE-SVG-50K-690V-3L | 50 | 690 | 機架式/壁掛式 | 強制風冷 |
HE-SVG-100K-690V-3L | 100 | 690 | 機架式/壁掛式 | 強制風冷 |
?HE-SVG三相四線制選型
常用型號 | 補償容量（Kvar） | 系統電壓（V） | 類型 | 冷卻方式 |
HE-SVG-50K-400V-4L | 50 | 400 | 機架式/壁掛式 | 強制風冷 |
HE-SVG-100K-400V-4L | 100 | 400 | 機架式/壁掛式 | 強制風冷 |
HE-SVG-150K-400V-4L | 150 | 400 | 機架式/壁掛式 | 強制風冷 |
HE-SVG-50K-690V-4L | 50 | 690 | 機架式/壁掛式 | 強制風冷 |
HE-SVG-100K-690V-4L | 100 | 690 | 機架式/壁掛式 | 強制風冷 |
注：其它規格可根據設計要求定制，產品尺寸以實際訂單為準
